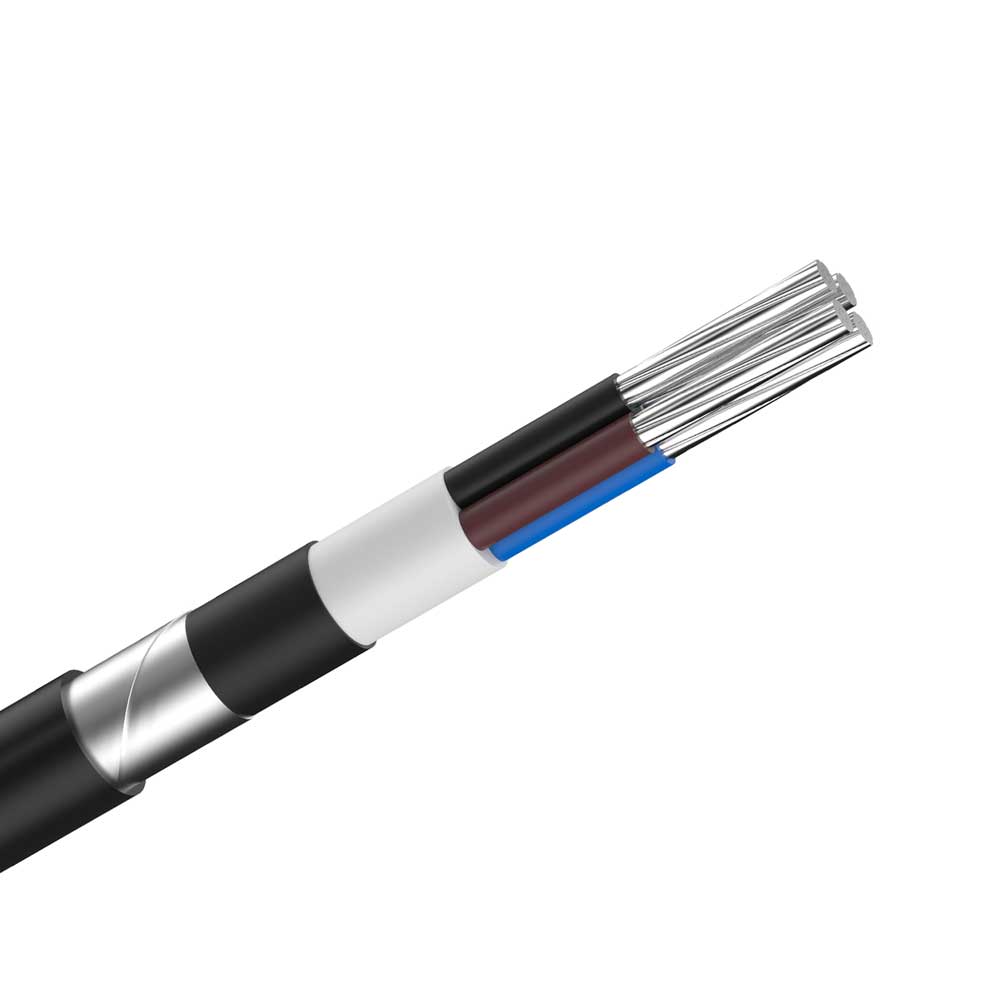

DESCRIPTION
1/ Âme conductrice rigide en aluminium rond câblé classe 2
2/ Enveloppe isolante en PR / XLPE
3/ Assemblage / Bourrage en PVC à partir de la section 16 mm²
4/ Gaine interne en PVC noir
5/ Armure 2 feuillards en acier selon norme NFC 32 050
6/ Gaine externe en PVC noir
UTILISATION
Couramment utilisés dans toutes les installations industrielles basse tension nécessitant une protection mécanique.
MODE DE POSE
À l’air libre, sur chemin de câble, sur tablettes perforées ou fixés au parvis. Ils peuvent également être enterrés directement dans le sol sans protection mécanique.
RAYON DE COURBURE
– minimum 8 fois le diamètre extérieur (posé).
– minimum 16 fois le diamètre extérieur (pendant la pose).
REPÉRAGE DES CONDUCTEURS
Par couleurs.
NORMES TECHNIQUES
– XPC 32-321
– NM 06.3.006
TENSION NOMINALE / D’ESSAI / MAXIMALE
– Tension nominale : 0,6/1 KV.
– Tension d’essai : 3500 V.
– Température maximale sur l’âme : 90°C en service permanent, 250°C en court-circuit.
