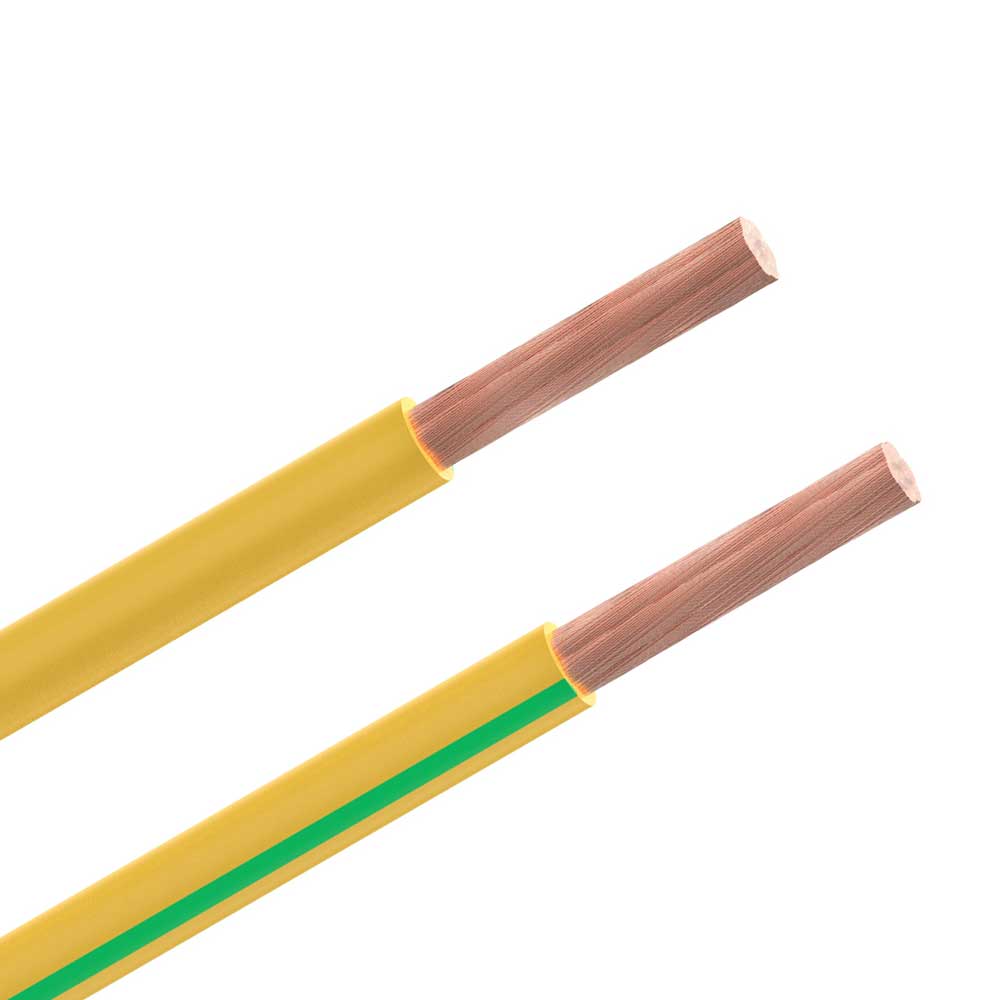

DESCRIPTION

– Âme conductrice souple : suivant norme NFC 32 013 en cuivre rond câblé classe 5
– Enveloppe isolante en PVC coloré

UTILISATION

Équipement de filerie et câblage de tableaux et d’appareils électriques. Conseillé pour les liaisons soumises aux vibrations et déformations.

MODE DE POSE

À l’air libre, sur isolateur ou sous conduite (goulottes, gaines, etc.)

RAYON DE COURBURE

Minimum 4 fois le diamètre extérieur du câble.

REPÉRAGE DES CONDUCTEURS

Par couleurs : rouge, noir, bleu, jaune, vert jaune, d’autres couleurs sur demande.

NORMES TECHNIQUES

– NF EN 50 525-2-31
– NM EN 50 525-2-31
– CEI 60 227-3

TENSION NOMINALE / D’ESSAI / MAXIMALE

– Tension nominale : H05 V-K : 300/500 V – H07 V-K : 450/750 V.
– Tension d’essai : H05 V-K : 2000 V – H07 V-K : 2500 V.
– Température maximale sur l’âme : 70°C en service permanent.
