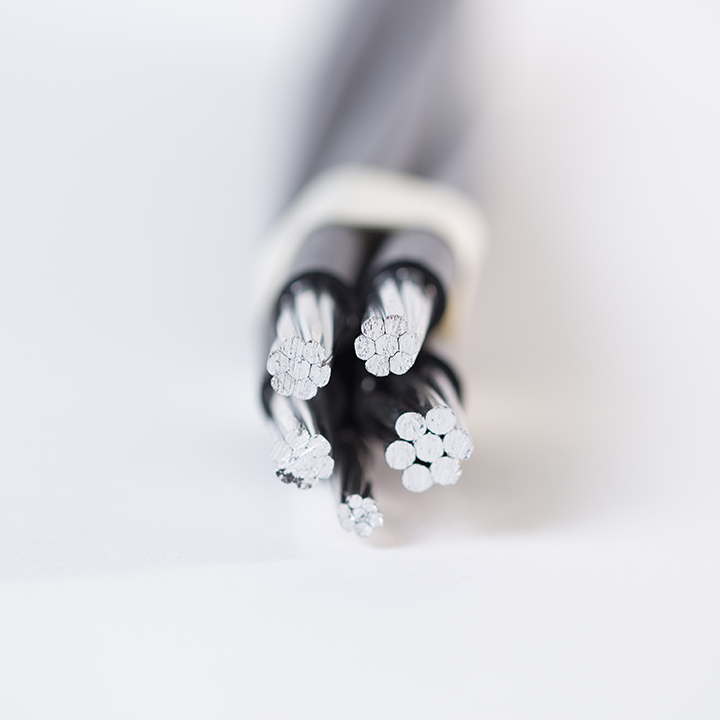

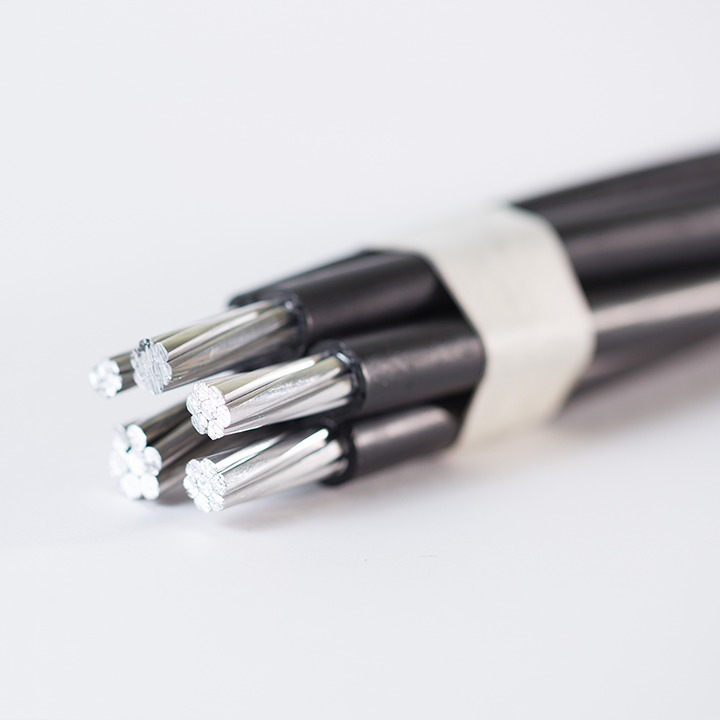

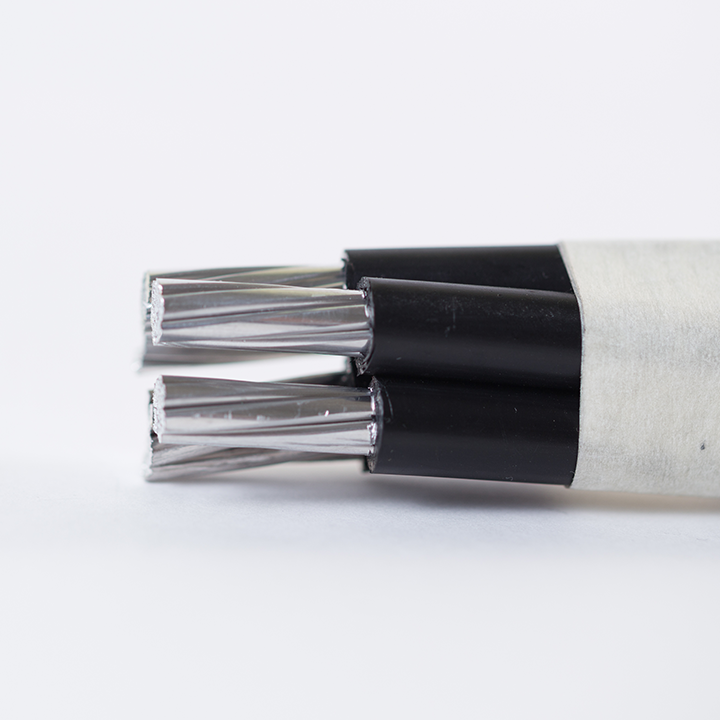

DESCRIPTION

1/ Âme de phase en aluminium circulaire câblé de classe 2

2/ Âme porteur en AGS classe 2 (54,6 ou 70 mm²)

3/ Âme de l’éclairage public (EP) en aluminium circulaire câblé de classe 2 (section 16 mm²)

4/ Enveloppe isolante en PR / xLPE noir

UTILISATION

Câbles destinés à la distribution aérienne à basse tension pour les réseaux ruraux, semi-ruraux et urbains.

MODE DE POSE

– faisceaux tendus sur façade
– faisceaux tendus sur poteaux

RAYON DE COURBURE

– minimum 6 fois le diamètre extérieur de la torsade (posé).
– minimum 8 fois le diamètre extérieur de la torsade si d ≤ 30mm (pendant la pose).
– minimum 10 fois le diamètre extérieur de la torsade si d > 30mm (pendant la pose).

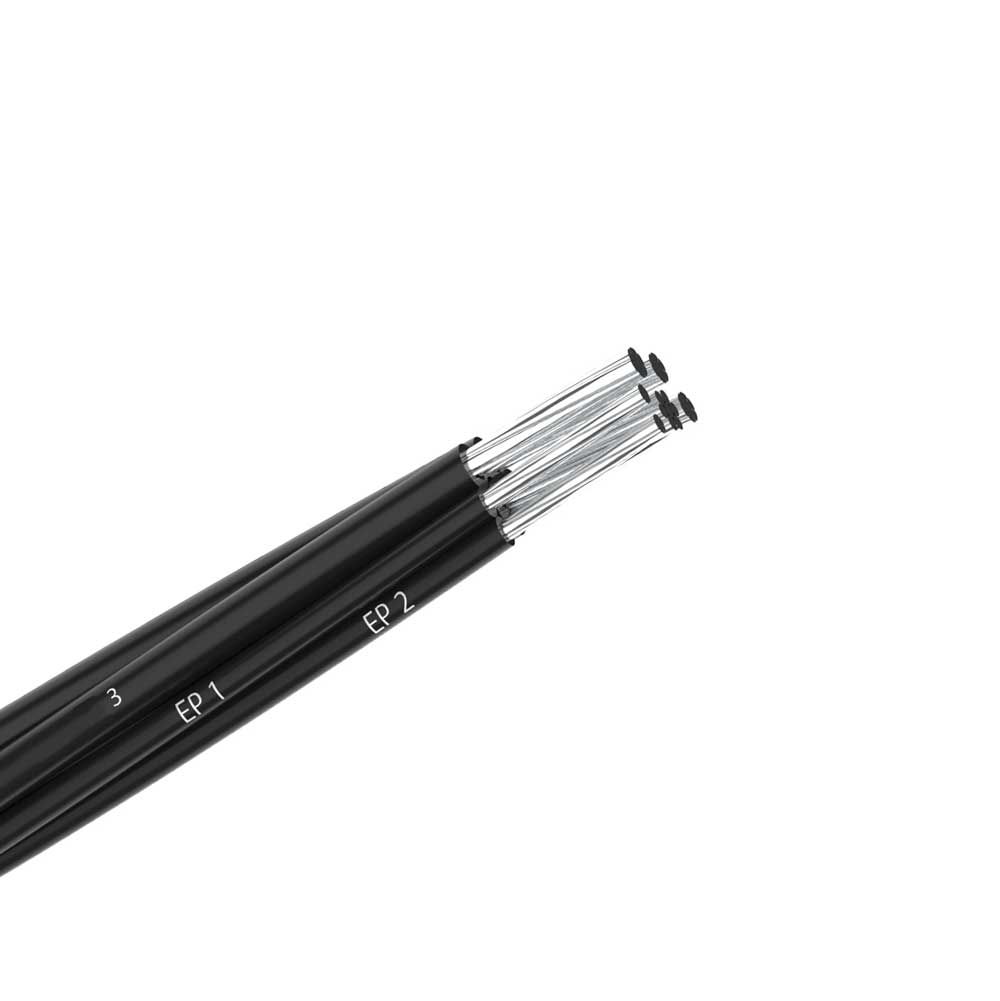

REPÉRAGE DES CONDUCTEURS

1, 2, 3 sur les phases, EP1 / EP2 sur les conducteurs d’éclairage et TUMAG CABLES sur le neutre porteur.

NORMES TECHNIQUES

– NF C 33-209
– NM 06.3.068

TENSION NOMINALE / D’ESSAI / MAXIMALE

– Tension nominale : 0,6/1 KV.
– Température maximale sur l’âme : 90°C en service permanent, 160°C en court-circuit.
